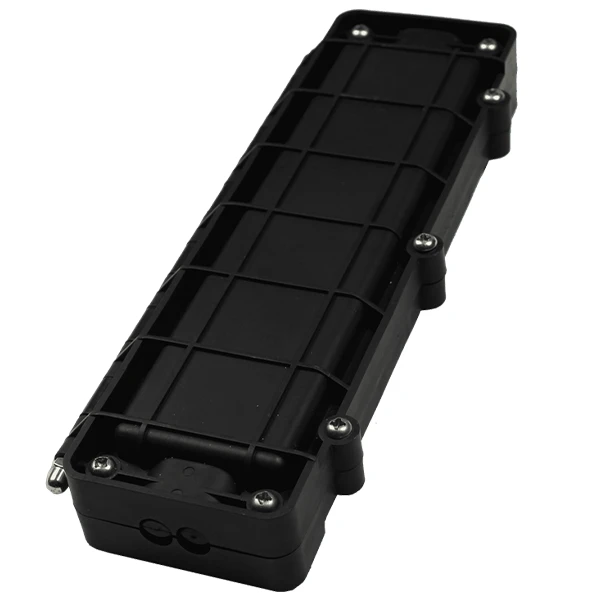

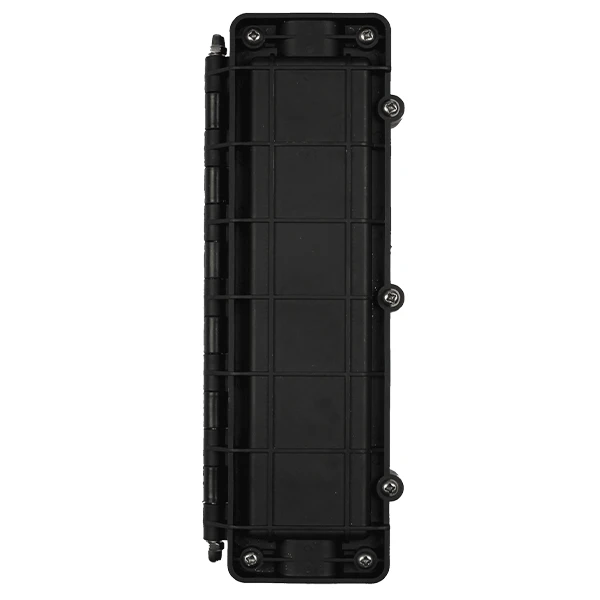

Malý inline uzávěr

Číslo modelu: LPSC-01
LPSC-F01 je kompaktní uzávěr pro spojování a záplatování optických vláken, který je navržen pro aplikace FTTx a pro venkovní prostředí závodu, tento inline optický uzávěr je schopen pro spojování 12jádrových optických vláken, tento optický uzávěr je vhodný pro použití v anténách a nástěnných aplikacích.

Odeslat dotaz

Chat teď

Popis

Model číslo.	Klasifikace
LPSC-F01	Uzávěr optického spoje (malý inline typ)

LPSC-F01 je kompaktní uzávěr pro spojování a záplatování optických vláken, který je navržen pro aplikace FTTx a pro venkovní prostředí závodu, tento inline optický uzávěr je schopen pro spojování 12jádrových optických vláken, tento optický uzávěr je vhodný pro použití v anténách a nástěnných aplikacích.

Protože se většina inline uzávěrů optiky zaměřuje na aplikace se středním až velkým počtem optických vláken, existují obavy, že malý počet optických vláken nemůže mít správné řešení, protože rozměr inline uzávěru optiky může způsobit problém v omezeném prostoru instalace a není ekonomické nasazení optiky uzávěr, který má větší kapacitu spojování optických vláken, než je skutečná potřeba.

LPSC-F01 je zvláště vhodný pro malou kapacitu spojování optických vláken, která je schopna spojovat až 12 jader, a kompaktní design je výhodou tohoto inline optického uzávěru, který umožňuje instalaci v omezeném prostoru, a také tento optický uzávěr může být nasazen do antény a zeď. Funkce LPSC-F01 zahrnuje ochranu a správu optických vláken, tento inline optický uzávěr má 2 kusy kabelových portů na každé straně (2in / 2out) a každý kabelový port je pro vstup kabelu s optickým vláknem o maximálním průměru 10 mm, vnitřní prostor je dobře navržen pro správu optických vláken.

Tento inline optický uzávěr má krytí IP67, který lze nasadit jak v podzemním, tak nadzemním prostředí, a tento optický uzávěr je vyroben z kvalitního technického plastového materiálu, navržený provozní rok je až 25 let, což ovlivňuje spolehlivost v oblasti optických vláken síť.

Specifikace

Položka	Specifikace
Vnější rozměr (mm)	305 x 105 x 40 mm
Materiál pouzdra	MPP
UV záření (hodina)	720 (ASTM G155)
Typ těsnění	Mechanické
Počet portů	4 (2 palce / 2 výstupy)
Max. průměr kabelu smyčkového kabelu (mm)	Φ10
Kapacita spojování na zásobník	12
Max. číslo zásobníku	1
Max. kapacita spoje (jedno vlákno)	12
Třída IP	67
Poloměr zakřivení	>30 mm
Pracovní teplota (stupně)	-40 na plus 65 stupňů
Izolační odpor	Větší nebo rovno 2X104MΩ

Obrázek produktu

LPSC-F01

Spojování vláken a tepelná ochrana proti smršťování

① Na každé vlákno, které jde dovnitř nebo ven, nasaďte ochranný obal optického vlákna.

② Spojte vlákna se stejným pořadovým číslem dohromady.

③ Po spojení vlákna je hned nesrážejte. Dočasně jej zajistěte na přihrádce na spoje. Jakmile projde testováním, zmenšete jej a vložte do odpovídajícího slotu. Pro spojování zbývajících vláken postupujte podle výše uvedené metody.

splice fiber

Vyhovují standardům

ITU-T L.201	Požadavky na výkon pro pasivní optické uzly: Utěsněné uzávěry pro venkovní prostředí
Telcordia GR-771-JÁDRO	Obecné požadavky na spojky optických vláken
UL 94	Norma pro zkoušky hořlavosti plastových materiálů pro části přístrojů a zařízení.
IEC-60529	Stupně ochrany poskytované kryty (IP kód)

Aplikace

Telekomunikační sítě
Kabelová televize
poskytovatel internetu

Optický spojovací zásobník

Obrázek spojovacího zásobníku

Kapacita

Tray

12F (jedno vlákno, 2 vrstvy)

Montáž montážní sady

montáž na stěnu

wall mount installation

Držák na tyč

pole mount

Plošný držák, se závěsnými háčky

product-420-253

Balík

60 * 33 * 36 CM, 30 v kartonu, asi 22 kg
Paletou nebo jedním kartonem.
K dispozici je design OEM/soukromého štítku.
